เตรียมระบบไฟฟ้าก่อนติดตั้งประตูม้วนไฟฟ้า ต้องมีอะไรบ้าง

คำตอบสั้น ๆ: ก่อนติดตั้งประตูม้วนไฟฟ้าควรเตรียมจุดจ่ายไฟ วงจรป้องกัน สายดิน แนวเดินสาย ตำแหน่งสวิตช์ และวิธีเปิดสำรองให้เหมาะกับหน้างาน ไม่ควรต่อไฟจากจุดใกล้ที่สุดโดยไม่ตรวจโหลดและความปลอดภัย เพราะอาจทำให้ระบบทำงานไม่เสถียรหรือซ่อมยาก

เริ่มจากข้อมูลการใช้งาน

ก่อนเตรียมไฟฟ้าให้ตอบคำถามก่อนว่าประตูเปิดปิดกี่ครั้งต่อวัน ใช้กับช่องขนาดเท่าไร ผู้ใช้งานยืนตรงไหน และถ้าไฟดับต้องเปิดอย่างไร ข้อมูลเหล่านี้มีผลต่อชนิดชุดขับเคลื่อน วงจรควบคุม และระบบสำรอง

หากเป็นพื้นที่ที่มีฝุ่น ความชื้น หรือการล้างพื้น ต้องแจ้งสภาพแวดล้อมให้ผู้รับผิดชอบระบบไฟฟ้าทราบ ไม่ควรใช้มาตรฐานเดียวกับพื้นที่แห้งและสะอาด

รายการไฟฟ้าที่ควรวางแผน

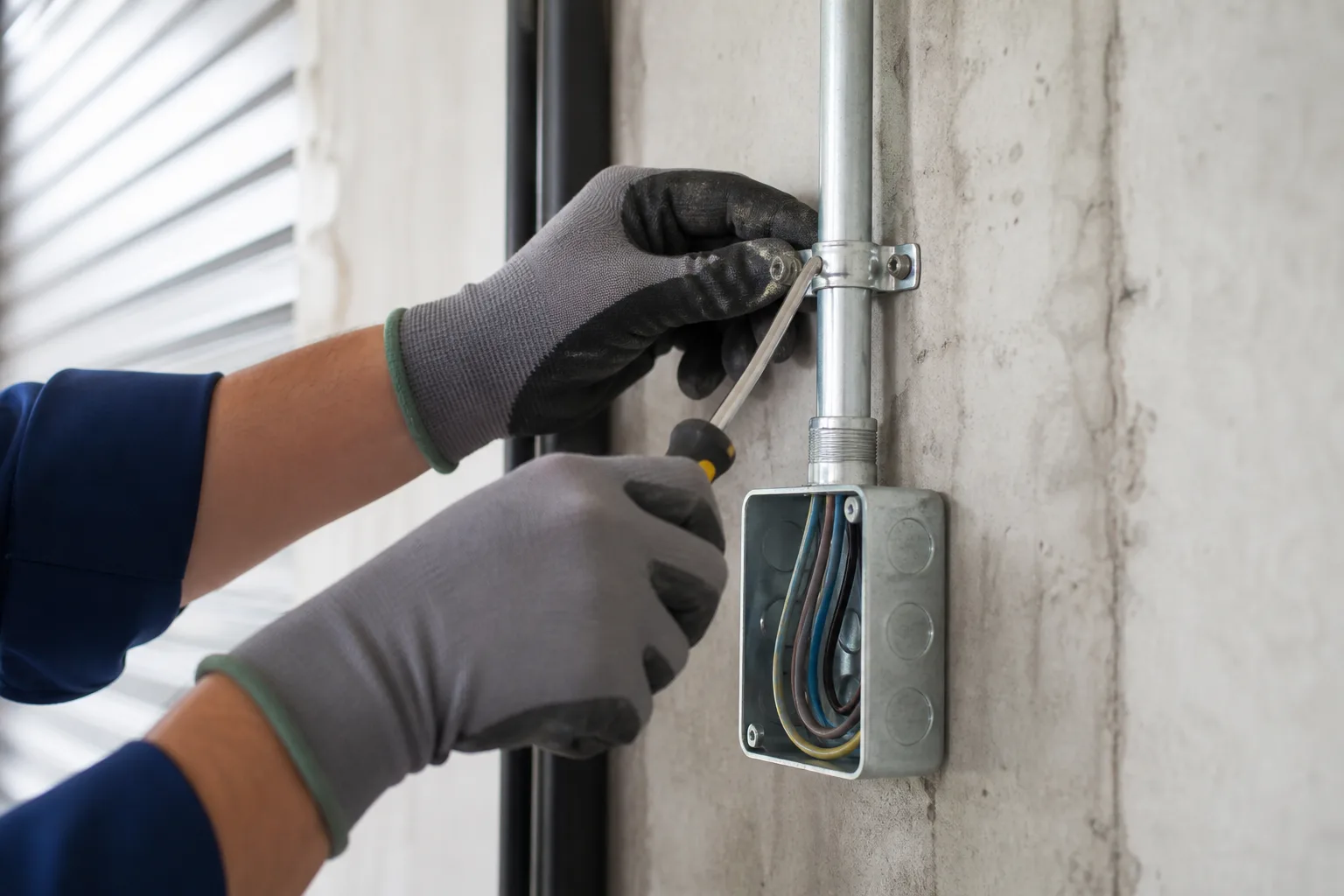

ภาพประกอบ: แนวท่อและกล่องควบคุมควรวางให้ปลอดภัยและเข้าถึงได้โดยไม่ชนส่วนที่เคลื่อนที่

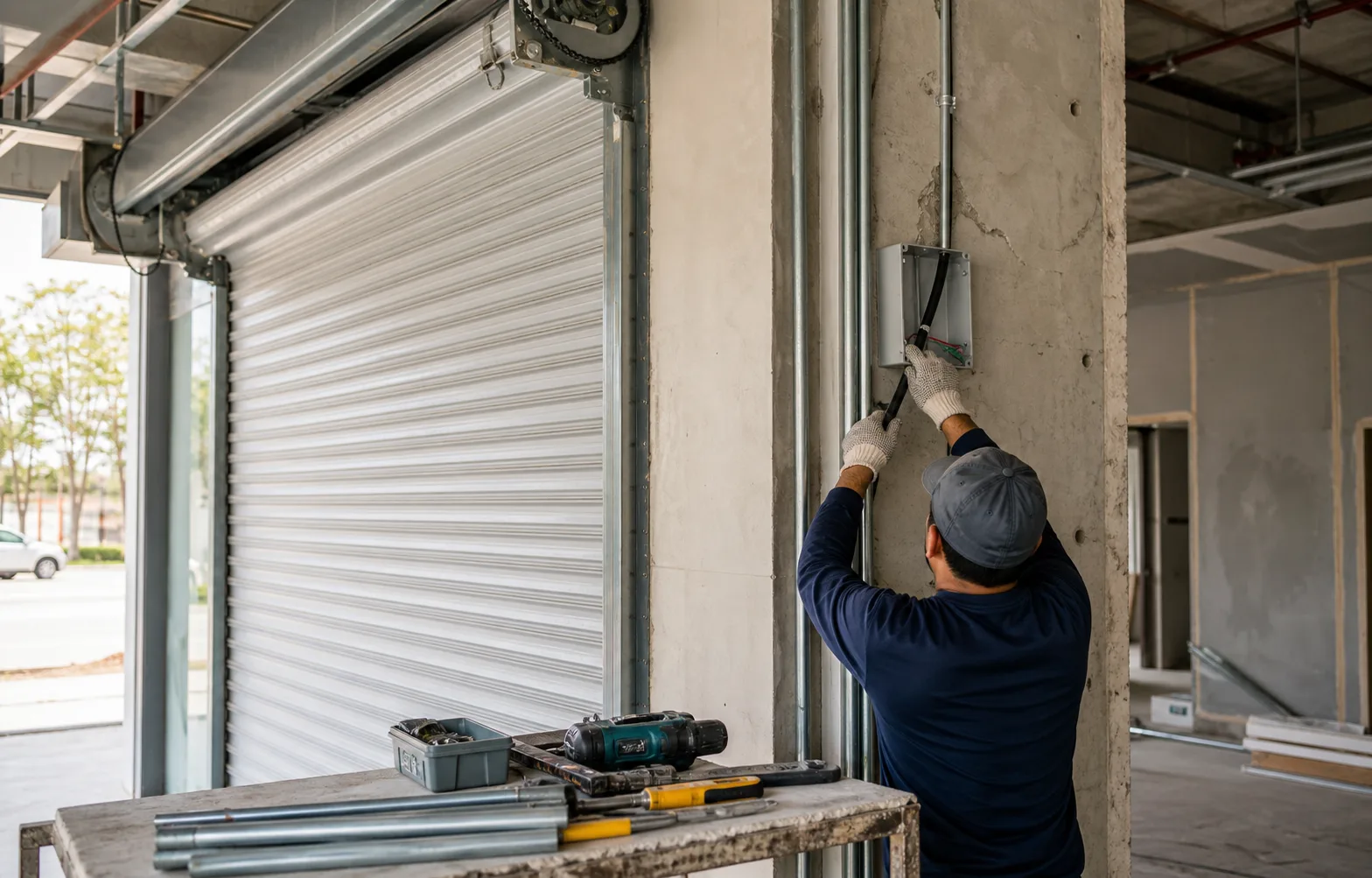

จุดจ่ายไฟ

กำหนดตำแหน่งจุดจ่ายไฟให้ใกล้ชุดขับเคลื่อนพอดี แต่ไม่อยู่ในจุดที่โดนน้ำหรือถูกชน ควรเผื่อระยะสำหรับเปิดฝาครอบ ตรวจสาย และซ่อมบำรุง

วงจรและอุปกรณ์ป้องกัน

วงจรควรมีอุปกรณ์ป้องกันตามการออกแบบของช่างไฟฟ้า ไม่ควรต่อรวมกับอุปกรณ์ที่มีโหลดสูงหรือวงจรที่ตัดบ่อย เพราะอาจทำให้ประตูหยุดระหว่างใช้งาน

สายดิน

ระบบโลหะและอุปกรณ์ไฟฟ้าควรมีการต่อลงดินตามหลักความปลอดภัย ผู้ติดตั้งหรือช่างไฟฟ้าควรตรวจความต่อเนื่องและสภาพจุดเชื่อมก่อนจ่ายไฟ

แนวเดินสายและท่อร้อยสาย

แนวสายควรหลบจุดกระแทก ความร้อน น้ำ และส่วนที่เคลื่อนที่ของประตู ถ้าต้องเดินผ่านผนังหรือโครงสร้าง ให้ระบุแนวไว้ก่อนเริ่มงานเพื่อไม่ต้องเจาะแก้หลายครั้ง

ตำแหน่งสวิตช์หรือชุดควบคุม

สวิตช์ควรอยู่ในจุดที่ผู้ใช้มองเห็นประตูได้ขณะสั่งเปิดปิด หลีกเลี่ยงตำแหน่งที่ผู้กดไม่เห็นขอบล่างหรือพื้นที่ใต้บาน หากใช้รีโมต ควรกำหนดผู้รับผิดชอบและวิธีเก็บรักษา

ต้องเตรียมระบบเปิดสำรองหรือไม่

ควรพิจารณาตั้งแต่ต้นว่าเมื่อไฟดับ มอเตอร์เสีย หรือระบบควบคุมขัดข้อง จะเปิดประตูอย่างไร ตัวเลือกอาจเป็นชุดปลดด้วยมือ แหล่งจ่ายไฟสำรอง หรือระบบไฟสำรองของอาคาร แต่แต่ละแบบมีเงื่อนไขและวิธีทดสอบต่างกัน

อย่ารอให้ติดตั้งเสร็จแล้วค่อยถามเรื่องไฟดับ เพราะตำแหน่งชุดปลดและทางเข้าถึงอาจเปลี่ยนไม่ได้ง่าย

เช็กลิสต์ก่อนช่างเข้าติดตั้ง

• ยืนยันขนาดช่องและตำแหน่งชุดขับเคลื่อน
• ตรวจว่ามีจุดจ่ายไฟใกล้พื้นที่หรือไม่
• ตรวจความสามารถของวงจรเดิมโดยช่างไฟฟ้า
• วางแนวท่อและสายไม่ให้ชนรางหรือแกน
• กำหนดตำแหน่งสวิตช์ให้มองเห็นประตู
• เตรียมสายดินและอุปกรณ์ป้องกัน
• วางแผนชุดเปิดฉุกเฉิน
• แจ้งสภาพฝุ่น น้ำ ความร้อน หรือสารเคมี
• กำหนดผู้มีสิทธิ์ทดสอบและรับมอบ

การทดสอบหลังจ่ายไฟ

หลังติดตั้งควรทดสอบเปิดปิดหลายรอบ ตรวจเสียง การหยุด การกลับทิศทาง และการตอบสนองของสวิตช์หรือรีโมต หากมีระบบป้องกันหรือเซ็นเซอร์ ควรทดสอบตามวิธีที่ผู้ติดตั้งกำหนด ไม่ควรใช้วัตถุหรือคนทดลองในจุดเสี่ยง

ควรทดสอบทั้งขณะไฟปกติและวิธีเปิดสำรอง พร้อมบันทึกอาการผิดปกติ เช่น มอเตอร์ร้อนผิดปกติ กลิ่นไหม้ เบรกเกอร์ตัด หรือประตูหยุดไม่ตรงตำแหน่ง

เรื่องที่ไม่ควรทำเอง

งานเดินวงจร ต่อสายดิน ตรวจโหลด และแก้ชุดควบคุมควรให้ผู้มีความรู้และได้รับอนุญาตดำเนินการ อย่าเปิดกล่องไฟขณะมีไฟ อย่าต่อสายชั่วคราวเพื่อทดลอง และอย่าข้ามอุปกรณ์ป้องกันเพื่อให้ประตูทำงานได้

คำถามที่พบบ่อย

ใช้ปลั๊กไฟบ้านทั่วไปกับประตูม้วนไฟฟ้าได้ไหม

ขึ้นกับชุดขับเคลื่อนและการออกแบบวงจร ไม่ควรสรุปจากหน้าตาปลั๊ก ควรให้ช่างไฟฟ้าตรวจโหลดและวิธีป้องกันก่อน

ต้องแยกเบรกเกอร์สำหรับประตูหรือไม่

มักควรพิจารณาแยกวงจรเพื่อให้ตรวจสอบและตัดไฟได้ชัดเจน แต่รายละเอียดต้องเป็นไปตามการออกแบบของหน้างาน

ถ้าไม่มีสายดินควรติดตั้งก่อนไหม

ควรแก้ให้ระบบมีความปลอดภัยก่อนใช้งาน อย่าตัดสายดินออกเพื่อให้ติดตั้งเร็วขึ้น
